空气悬架标定设备设备

概述

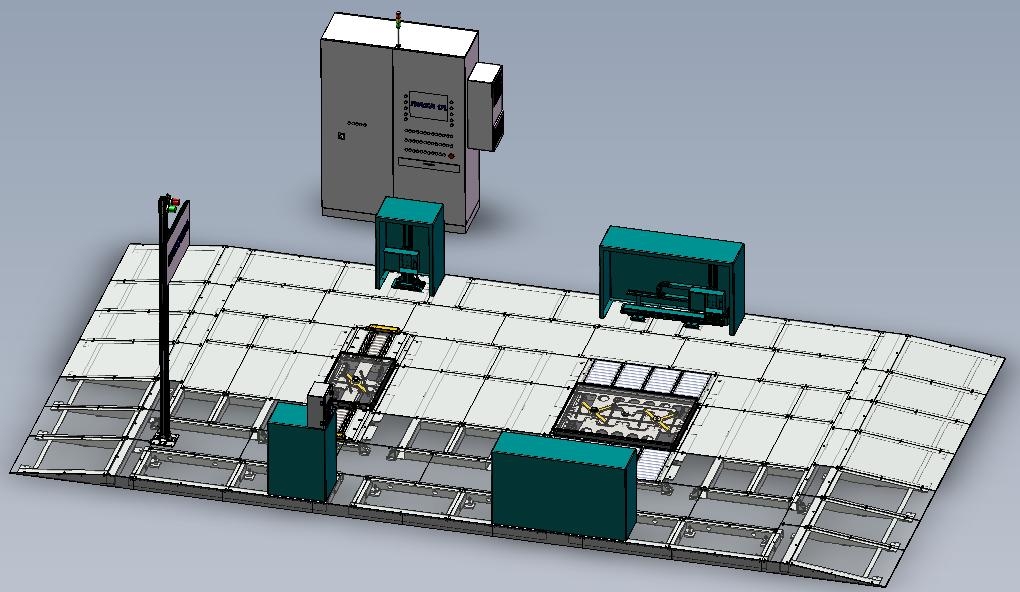

空气悬架标定设备用于检测和标定空气悬架高度，保证车身姿态正常。

标定设备根据车型信息完成轴距自动调整

对中定位系统

1. 采用气动方式固定轮胎的方式固定车辆，车辆定位误差小于2mm

2. 车辆正常触地，不会导致车辆高度及角度变化

3. 对中设备配有光电开关，数量不少于2组，用于判断车辆是否到位

高度测量组件

1. 配置4套高精度3D相机

2. 实现车辆轮眉到轮心的Z向高度测量

3. 可实现车辆轮眉到轮胎支撑面的Z向高度测量

4. 测量精度：

• 使用标定架，轮眉高度测量精度：±1mm，重复精度±0.2mm

• 一致性的偏差精度为±1mm
