采用铝合金龙门式结构支撑LDW标定目标板，在Z方向上配备西门子伺服电机及直线滑轨，目标板在Z方向上移动采用伺服驱动同步带传动方式，并且精确定位，Z向移动速度大于150mm/s。
龙门架立柱内配备隐藏式配重块，目标板设计配重重量比例为1：1，能有效减少电机运行负载。
目标板左右两侧设计二次防坠链条及报警开关，当出现皮带堕落或断裂时，系统能有效的探测出故障，还能防止目标板坠落造成对人或车辆的伤害。
主要技术参数
驱动系统 | Siemens伺服电机 |
传功方式 | 同步带 |
Z方向 移动范围 移动速度 移动精度 | 600 ~ 2000 mm（按规范设计具体范围） ＞150mm/s ± 1mm |
图案标靶 材质 图案方式 平面精度 | 蜂窝铝 贴纸或喷涂 ±0.5mm |

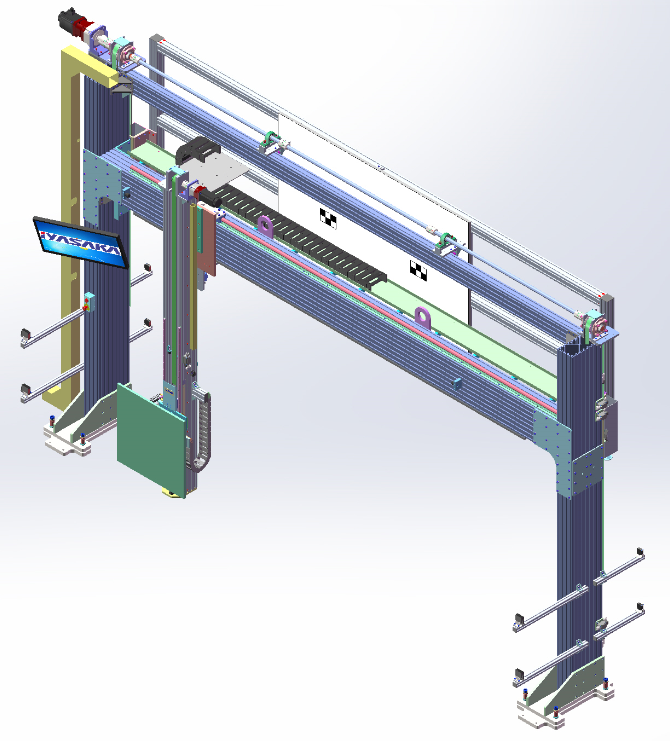

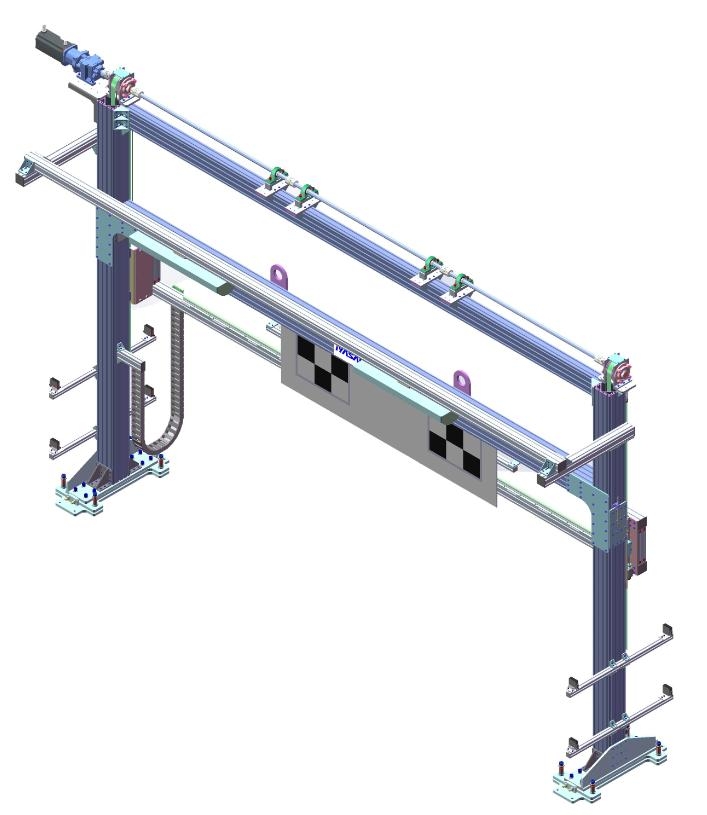

LDW+ACC标定设备示意图
