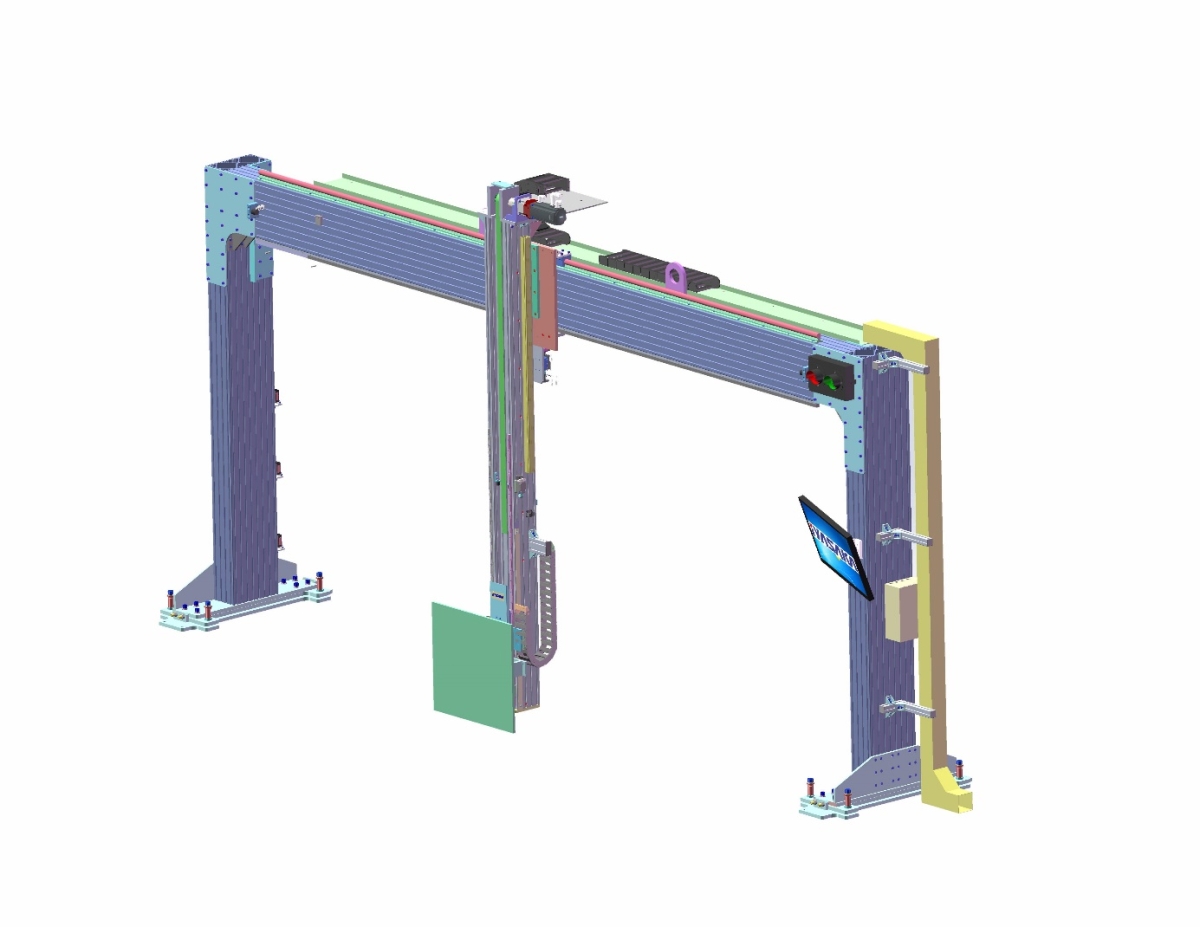

ACC标定设备龙门架3D模型
采用铝合金龙门式结构支撑ACC标定目标板,在Y轴方向上配备西门子伺服电机及圆柱滑轨,自动移动采用伺服驱动齿条传动方式，在Z轴方向上配备西门子伺服电机及直线滑轨，自动移动采用伺服驱动同步带传动方式，并且精确定位。Y向移动速度大于250mm/s、Z向移动速度大于150mm/s。
龙门架ACC标定反射板立柱内配备隐藏式配重块，目标板设计配重比例为1:1，能有效减少电机运行负载
主要参数
驱动系统 | Siemens伺服电机 |
传功方式 | 同步带和齿轮、齿条 |
Y方向 移动范围 移动速度 移动精度 | -1800 ~ 1800 mm（按规范设计具体范围） ＞250mm/s ± 1mm |
Z方向 移动范围 移动速度 移动精度 | 250 ~ 2000 mm（按规范设计具体范围） ＞150mm/s ± 1mm |
标靶 材质 平面精度 | 铝合金板 0.1mm |

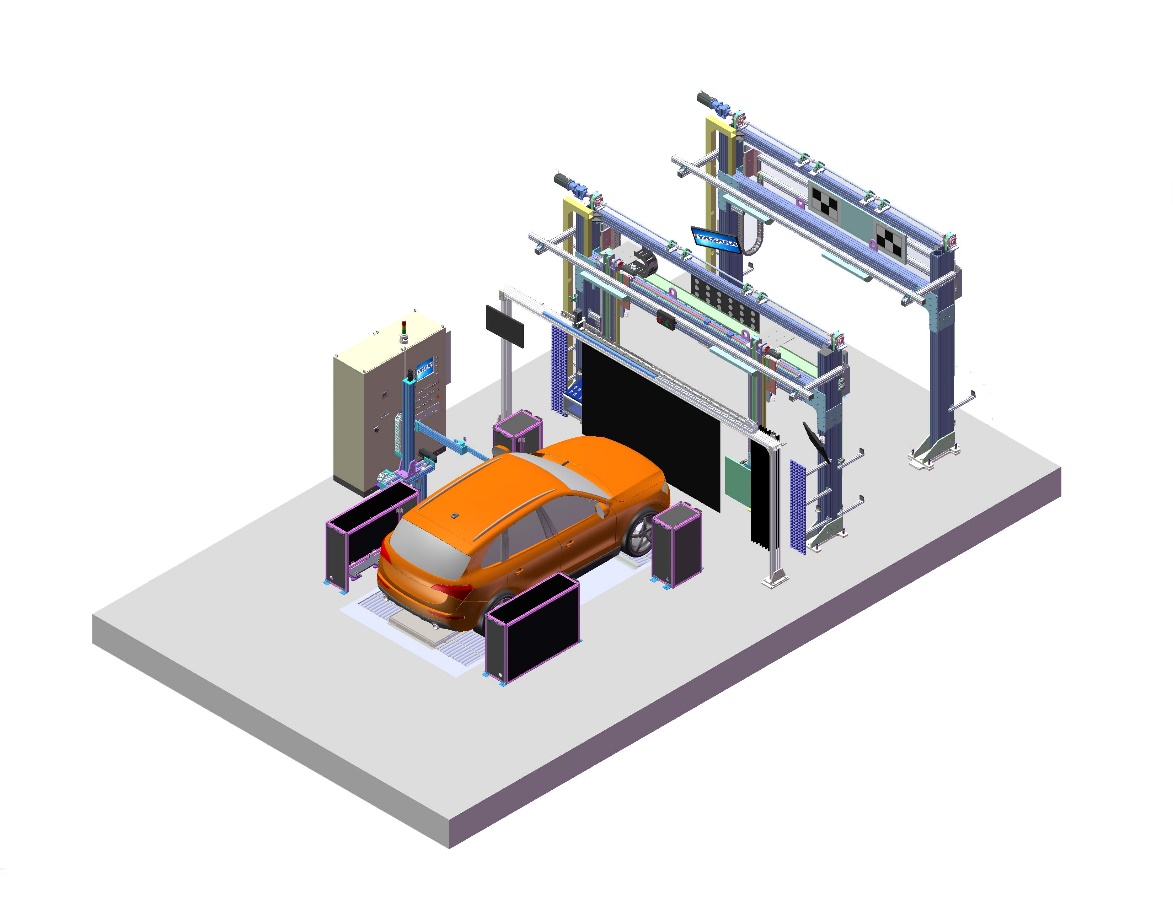

HUD +ACC+LDW标定设备示意图
