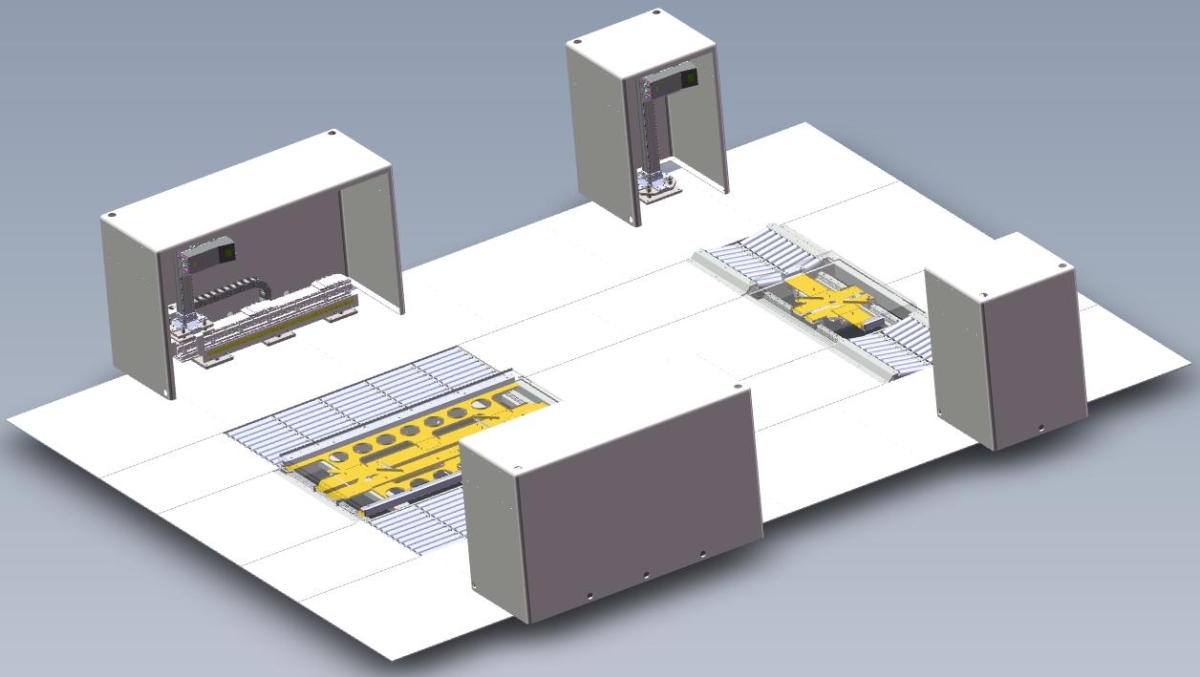

轮眉高度测量装置

前轮眉高度测量传感器（2D相机）

传感器采用激光基于三角原理测量，传感器内的线性激光的位置及与相机的角度经过标定后参数被固定。635nm的红色激光垂直照射到前轴平面上轮眉最高处，经过2D相机在CCD内成像并被识别，软件对激光线解算出拐点，并根据激光三角形法原理求解拐点的Y和Z坐标，其中Z坐标也就是轮眉的高度

主要技术参数

轮眉高度测量传感器

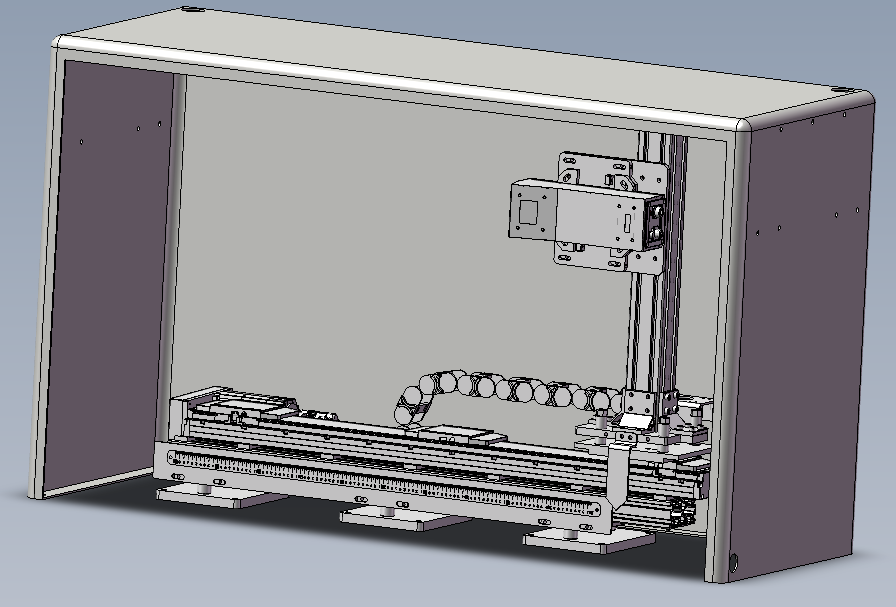

后轮眉高度传感器安装在后轴，其位置可根据车型轴距不同而自动调整。轴距的调整采用伺服电机驱动丝杠实现。
