对中装置（摆正器）

概述

IEL系列对中装置（摆正器）用于摆正停在检验工位的测试汽车，使汽车纵向中心线与设备对正。

当被检汽车驶上摆正器，气缸连杆机构由内而外推动扩张架对称于行车中心线平移向两侧扩张，当被检车的左右车轮均分别与扩架紧贴时，该轴车轮的中心线也就与行车中心线相重合，车辆即被摆正。

进行对中时，轮胎均落在水平滚轮内，滚轮可自由滚动无阻滞现象；滚轮的设置满足不同车型轴距与轮距要求，以便于车辆对中。

主要结构

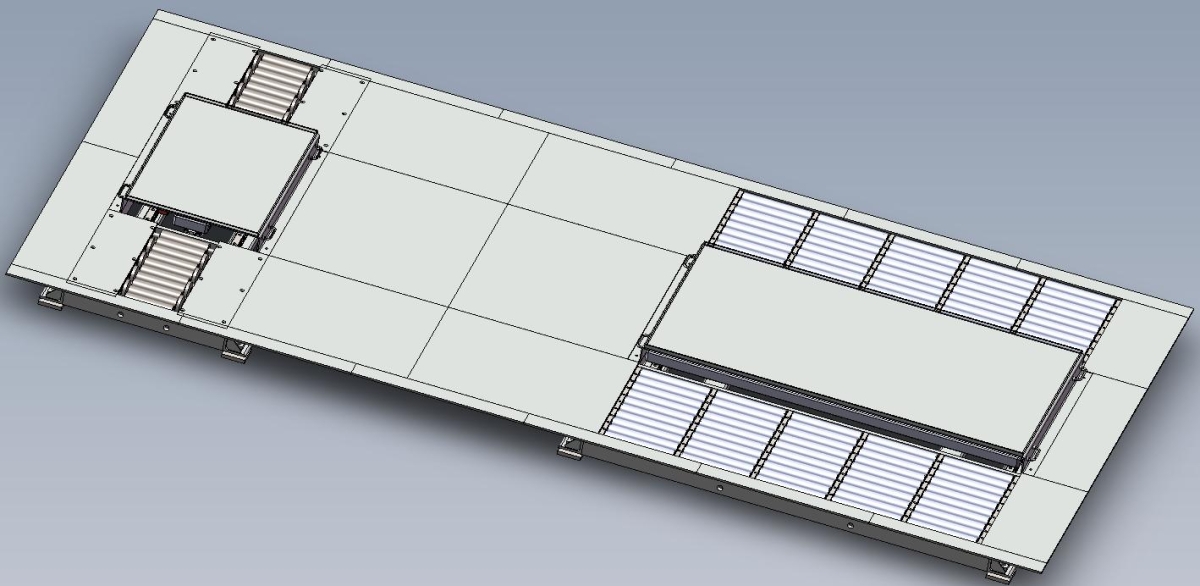

对中装置是由前轮平台与后轮平台组成，前、后平台纵向中心线重合。前轮平台与后轮平台结构相同，仅行驶方向长度尺寸不同。

车型适应能力

主要技术参数

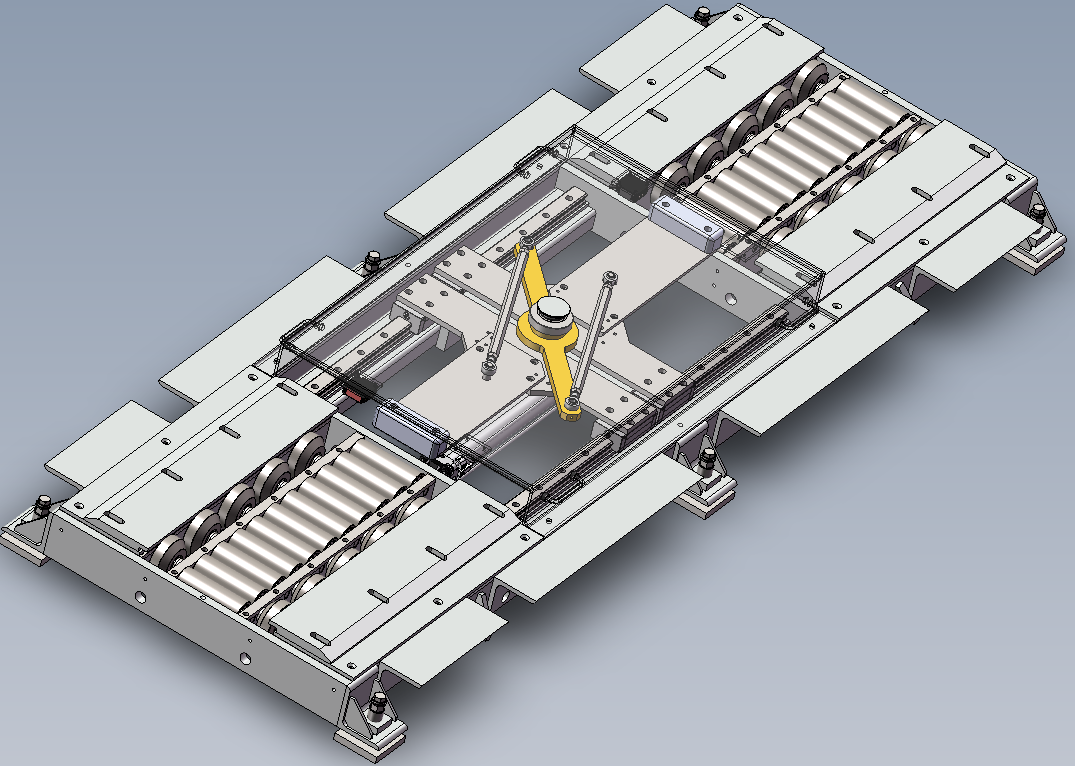

前轮对中装置

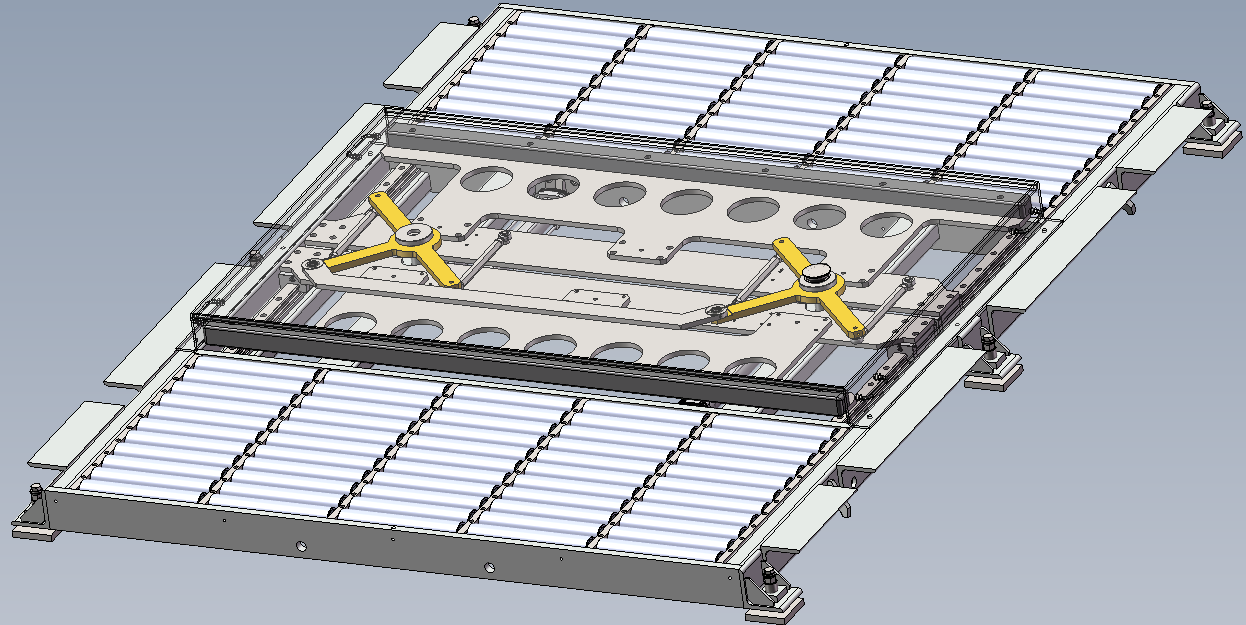

后对中装置
