四驱底盘测功机及尾气排放测试系统

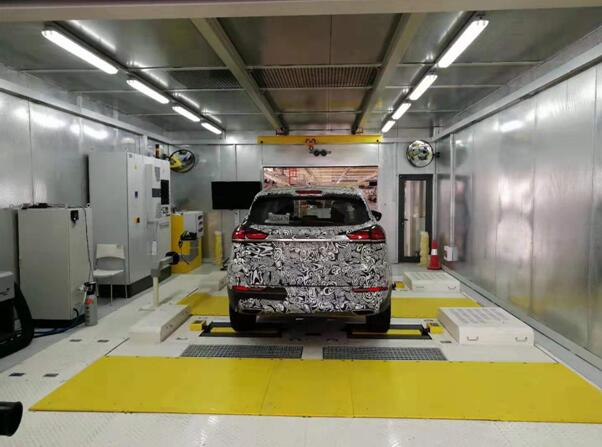

概述

CDM-300系列汽车底盘测功机是按照GB18285-2018 《汽油车污染物排放限值及测量方法 （双怠速法及简易工况法）》对双怠速检测法、稳态工况检测法、简易瞬态工况检测法的要求设计的，满足GB3847-2018《柴油车污染物排放限值及测量方法》对测功机的技术要求。适用于最大总质量不超过3500kg，最大设计速度不低于100km/h的在用汽油车进行简易工况(稳态、简易瞬态)，满足最大总质量不超过3500kg的柴油车完成加载减速法检验。
    特别设计的双轴型底盘测功机满足单轴驱动、四轮驱动（前驱 、智能四驱、全时四驱的车辆测试）简易工况法汽车排放检测。

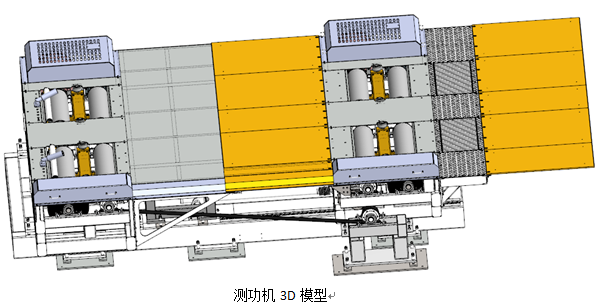

四驱测功机配备了轴距调整机构、前后轴同步机构以及惯量自动匹配机构，提供两驱和四驱车型及可变轴距的一体化解决方案。

主要技术特点

●满足GB18285-2018附录B和D的要求，满足两驱和四驱车型及可变轴距的一体化方案

●前后轴各配置一台风冷式涡流机

●保证前后轮同步，自适应轴距调整，自动分配前后轴驱动负荷

●精密制造气动离合器机构，实现前后轴同步或分步运行，保证在双轴检测时测功机基本惯量均为（900±18kg）

●精密加工平衡滚筒，滚筒表面特别采用滚花加工后喷涂碳化钨耐磨层

●高质量进口举升机构气囊、SMC气动组件

●高精度2000P/r转速编码器，保证高性能和高可靠性

●内置两套系统损耗测定及预热、滑行试验用西门子反拖电机，配置两台进口变频器控制，具有系统惯量测试、定期系统损耗测试及负荷滑行标定功能

●四驱测功机具备机械过载保护装置，从而在意外状况下保护设备

●前轴测功机带前阻挡滚筒，防止车辆冲出试验台，前轴测功机可调距离左右阻档机构；

●具备可随轴距联动的尾气抽排装置；

●为保证GB18285要求的测试控制精度以及响应时间，测功机核心控制采用独立式核心控制器，核心控制和数据采集单元采用最新ARM嵌入式计算机技术

●独立核心控制器单元，精确实时地对测功机进行多种模式（恒速、恒力、恒功率、最大功率动态扫描、负荷滑行）控制

●检测系统满足MES系统联网的要求，满足GB18285-2018要求的新车上报数据相关功能

主要功能

排放测功机载荷模拟功能：稳态工况负荷模拟、简易瞬态工况负荷模拟

排放测功机基础惯量测试功能

排放测功机内部损耗功率测试

排放测功机滑行标定测试功能（恒负荷滑行、变负荷滑行）

排放测功机力标定功能

排放测功机速度标定功能

测功机测试精度

3.电气控制系统

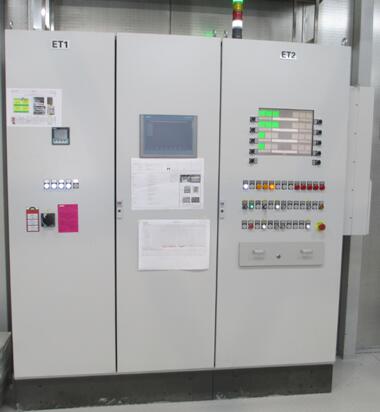

控制柜外观参考图片
